Block diagram, Process Flow Diagram (PFD), Piping dan Instrument Diagram (P&ID)

 1. Block Diagram

Dalam satu plant terdapat banyak system yang saling berintegrasi didalamnya yang bila digambarkan dalam satu lembar kertas akan sangat sulit, maka untuk memudahkan memahami garis besar atau bagian utama dari suatu plant maka dibuat block diagram. Dalam block diagram system utama atau bagian-bagian utama dari suatu plant digambarkan dalam block-block yang dihubungkan dengan suatu garis.

  2. Process Flow Diagram (PFD)

Design mechanical engineering pada power plant dimulai dari PFD dan P&ID yang di buat oleh Process Engineering yang tentunya sudah mengetahui jenis pembangkit yang akan di bangun dan mesin yang akan digunakan.

Process Flow Diagram (PFD) atau Diagram alir proses adalah gambaran umum aliran fluida dalam satu system yang menjelaskan hubungan antara satu equipment (pompa, compressor, mesin, dll) ke equipment lain. Dalam gambar ini sudah menjelaskan debit suatu fluida dalam 1 (satu) line baik itu dalam bentuk normal operasi maupun dalam design. Tidak hanya itu dalam PFD juga menjelaskan jumlah equipment dan juga spesifikasi dasar yang dibutuhkan oleh suatu equipment (pompa, compressor, mesin, dll) untuk memindahkan fluida.

     Process flow (gambar xx) menunjukkan aliran fluida yang melewati suatu line kemudian symbol aliran tersebut akan dijelaskan detil pada kotak keterangan yang juga terdapat dalam gambar PFD informasi yang bisa kita dapat antara lain tekanan (pressure) temperature (temperature), laju aliran (flow rate) pada suatu line sesuai yang ditunjukkan pada gambar.

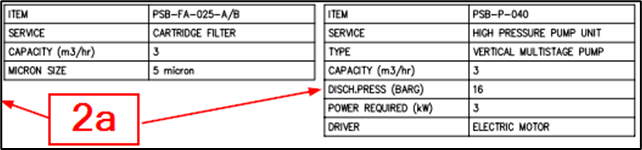

Equipment Number juga dituliskan dalam PDF dan pada kotak informasi dijelaskan lebih detail mengenai capacity, discharge pressure, motor driver dan lain-lain, kemudian dari equipment number ini akan dijelaskan lagi lebih rinci pada dokumen proses data sheet yang kemudian nantinya akan diproses menjadi Mechanical data sheet setelah mendapat inputan dari manufacture equipment.



3. Piping & Instrumentation Diagram (P&ID

 Piping dan Instrument Diagram (P&ID) adalah sebuah diagram yang menjelaskan perpipaan dan instrument pada suatu system. Pada diagram ini tergambarkan size pipa yang menghubungkan suatu equipment atau mesin beserta instrument atau control dalam system tersebut. Dalam menentukan size pipa, Proses/mechanical engineer akan melakukan kalkulasi size pipa (line sizing calculation) terlebih dahulu. Dalam diagram ini tidak menjelaskan Panjang dari pipa dalam system tersebut.



Perhatikan pada gambar diatas, (1) menjelaskan line number dan size line tersebut, (2) menjelaskan instrument-instrument yang ada pada system seperti Level switch, control valve, level gauge, pressure indicator dan lain-lain.
